流程图走起！使用WPS文字快速制作美观的流程图

流程图简明易懂，在工作中应用很广，经常出现在文档中，下面我们就来探讨一下怎么样用WPS快速高效和画出漂亮的流程图。

　　流程图简明易懂，在工作中应用很广，经常出现在文档中，下面我们就来探讨一下怎么样用WPS快速高效和画出漂亮的流程图。

　　我们利用WPS给我们提供的如下工具来画出美观规范的流程图：

　　1.自选图形—流程图图形

　　2.自选图形—连接符

　　3.绘图网格工具

　　4.对齐与分布工具

　　5.其它美化工具

　　个人觉得，画好流程图的要点在于统一各框型的风格，注意它们的大小，协调它们的摆放位置。

　　在开始之前，建议大家打开绘图网格(绘图工具栏—绘图—绘图网格)，如图中所示，选上“对象与网格对齐”，选上“在屏幕上显示网格线”，并且将“垂直间隔”选上以显示垂直网格线，根据笔者个人经验，A4纸使用0.5CM的水平间距和0.5CM的垂直间距比较合适。

　　图1

　　首先画出图形框，可以一边画一边添加文字，也可以先画出整体构架，再一个个添加文字。使用了网格，要画出等大小的框就容易多了(当然也可以直接复制出等大小的方框)，稍微注意一下各方框中间的距离，注意一下长宽，就能画得比较美观，如下图所示：

　　图2

　　要选中多个图形时，使用绘图工具栏上的“选择对象”工具比较方便。

　　注意：如果不使用网格，也务必要使用“对齐与分布”工具。要做出美观的图表,最重细节，切记，做好了图表中的每一个细节别人可能不会有赞言，但若是其中有哪个细节未处理好，是一定有损整体的形象的，会给别人留下不好、不专业的印象的。这点再怎么强调也不为过。如果有图形在画完之后发现不对，又要改成其它的图形，选中该图形，在自选图形窗格里单击要更改为的图形，点击下面的“更改自选图形”按钮即可快速更改。

　　右键单击方框，选择“添加”文字，按CTRL+E或者点击工具栏的居中对齐按钮，使文字居中。在上图中，有三个方框，其中第一个方框中有两行字，但是文本框的下边框遮住了一部分文字，这时，在该文本框内部的文字里单击右键，选择“段落”，打开“段落”对话框，将“文本框”选项卡里的内部边距值进行调整。上图中的第二个文本框就是前者在将上、下、左、右边距都设为了0之后的结果。 12全文阅读

您可能感兴趣的话题： WPS

流程图简明易懂，在工作中应用很广，经常出现在文档中，下面我们就来探讨一下怎么样用WPS快速高效和画出漂亮的流程图。

　　图3

　　在画好框型，添加好文字之后，可调整一下各图形之间的距离，改善整体效果。有这样几个原则一定要注意：

　　1.一条主线下来的过程一定放在同一中线上;

　　2.同一层次的图形放在同一水平线上，使用相同的大小，两两之间间隔相同;

　　3.文字使用居中方式;

　　4.同一主线上的图形框内文字有多有少，若不能使用相同的大小，优先更改宽度。

　　图4

　　调整好了之后就可以连线了，在连接各图形框的过程中，多使用自选图形里提供的“连接符”，除非它不能满足你的要求，再去考虑使用普通的箭头。

　　图5

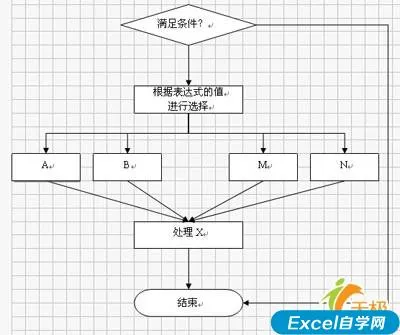

　　连接符的使用很方便，这里不多说，只要注意不同情况下的使用对应类型的连接符就是了。连接完了之后，使用绘图工具栏上的“选择对象”工具选中整个图表，看看是否有没有连接好的连接符。连接好了的连接符两个端点应该都是红色，若是绿色，重连。肘形连接符的边可能会经过其它图形的区域，这时候可以拖动它的黄色控制点，使它不与其它图形重合。下面是连线后的效果：

　　图6

　　最后一步就是美化工作了，用“选择工具”全选整个图表，右键组合，加上统一的修饰，取消网格的显示，就可以放到文档中使用了。

　　图7
