前言：无论你是教授还是学生，只要跟科研打交道就少不了写文章，画图算是科研文章的点睛之笔了。好的配图能让评审专家或是读者一目了然，反之可能会大打折扣。今天我们一起来学习下几款比较出众的画图软件。

10

锯齿风matlab

Matlab只排在第十位是因为本来它就不是一个用来做画图的软件。人家的主要功能是矩阵操作、统筹优化、数学实验、仿真模拟（此处省略一万字）等等好吗？用matlab画图简直就是高射炮打蚊子——大材小用。如果非要只比较它的画图能力，只能说呵呵了，下面是Matlab的画风，淡淡的锯齿风一直被网友所吐槽。

散点：

多图：

曲面图：

三维图：

Matlab画图虽然锯齿严重，但这并不能掩盖它是一款极其优秀的科学计算软件的事实。每个人只有在适合自己的岗位上才能充分发挥自己的优势，每个软件也是一样。所以使用matlab画图功能时，最合适的用途是用来实施检查编程结果是否正确，并不做最后报告或论文输出。

9

清爽风Gnuplot

Gnuplot是一个命令行的交互式绘图工具。用户通过输入命令，逐步设置或修改绘图环境，并以图形描述数据或函数。优点是画图速度快、画风清爽，软件开源且免费，图片质量相当专业。缺点是：需要写代码。下面是几个例子：

曲线图：

曲面图：

三维图：

场图：

统计图：

8

高冷风Matplotlib

Matplotlib是著名Python的标配画图包，其绘图函数的名字基本上与 Matlab 的绘图函数差不多。优点是曲线精致，软件开源免费，支持Latex公式插入，且许多时候只需要一行或几行代码就能搞定。缺点是需要Python编程基础。几个例子：

曲线图：

频数图：

矢量分布图：

统计图：

极坐标：

7

简单风visio

Microsoft Visio是Windows 操作系统下运行的流程图软件，它现在是Microsoft Office软件的一个部分。

Visio可以制作的图表范围十分广泛，利用Visio的强大绘图功能绘制地图、企业标志等。最主要还是用来画流程图、示意图。

流程图：

电路图：

电路图：

从matlab、gnuplot和matplotlib中选一个画曲线图的软件，并和画示意图的visio搭配，是画图初级阶段的标配。

6

SCI风Origin

Origin是简单易学、操作灵活、功能丰富全面的画图软件，既可以满足一般用户的制图需要，也可以满足高级用户数据分析、函数拟合的需要。

目前，它似乎已成为专业论文SCI的标配绘图软件。缺点是操作系统不太友好、易崩溃，只支持Windows系统。几个示例图：

曲线图：

混沌图：

等高线：

地形图：

三维场图：

5

统计风R-ggplot2

ggplot2是R语言的一个包，最擅长统计数据可视化。ggplot2按图层作图，其核心理念是将绘图与数据分离。缺点是ggplot2功能没有Python或者Matlab全面，不过人家就是在统计方面做的最好最专业，其它的功能忽略掉好像也无所谓。

4

流场风Tecplot

Tecplot从简单的二维曲线曲面图，到复杂的三维动态图都可以实现。它的特色在于可快捷的将大量数据资料转化为容易理解的图片，例如等高线、向量图、网格图、剖面图、流线图等等。

它提供和CAD、CFD软件的接口，可以用于其它分析软件(如有限元、计算流体动力学等)的后处理工作。

飞机表面应力云图：

机翼附近流场：

螺旋桨网格图：

女性内衣设计：

海上钻井平台：

3

矢量风lllustrator

Adobe illustrator是一种应用于出版、多媒体和在线图像的工业标准矢量插画的软件。

作为一款非常好的图片处理工具，Adobe Illustrator广泛应用于印刷出版、海报书籍排版、专业插画、多媒体图像处理和互联网页面的制作等，也可以为线稿提供较高的精度和控制，适合生产任何小型设计到大型的复杂项目。

简单的示意图：

绚丽的原理图：

复杂的人像图：

复杂的人像图：

从Origin、ggplot2和Tecplot中选一个画图的软件，并和画示意图的illustrator搭配，是画图中级阶段的配置。

2

专业风Paraview

Paraview除了可以画最基本的曲线曲面图等，也提供和CAD、CFD软件的接口，可以用于其它分析软件的后处理工作。

Paraview支持多种数据格式和显示方式，目前包括网格绘制，面绘制，体绘制等方法。可视化包含：数据读取，数据过滤和数据渲染三个基本的步骤。Paraview提供开源可编程。缺点是难度较高，入门需花时间。

赛车附近流场图：

正常红细胞和变异红细胞分布图：

全球气温分布：

1

LaTex风Tikz

Word是很目前很流行的排版软件。然而还有另外一种和它相媲美只是没那么流行的排版软件——LaTeX，它是一种基于TEX的排版系统。利用它能在短时间内生成很多具有书籍质量的印刷品，尤其是生成复杂表格和数学公式。因此它非常适用于生成高印刷质量的科技和数学类文档。

Tikz是LaTex原生支持的图包来，可以画论文中的插图。用TikZ画可以做到完美，特别是与LaTeX文档的整体交互，比用一般绘图软件好得多。二维图、三维图、流程图、示意图都能实现。同样的，缺点也是难度较高，入门需花时间。

曲线图：

磁场分布图：

逻辑图：

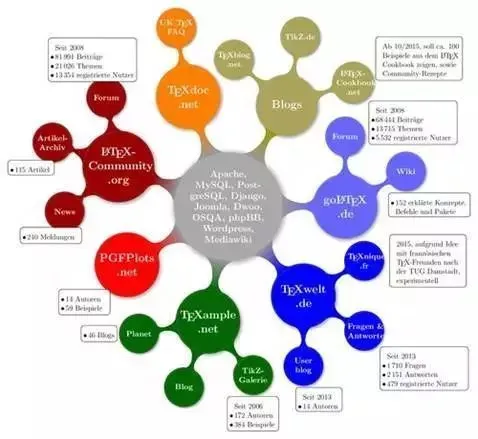

结构图：

0

自己

其实，想画出精美的图片，最重要的是在于想好怎么画，以及理清他们之间的逻辑关系。然后就是用好颜色搭配，并布置好布局，调整好看的字体。用心才能出来好东西！
